一、概述
換熱器（heat exchanger），是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。換熱器在化工、石油、動力、食品及其它許多工業生產中占有重要地位，其在化工生產中換熱器可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等，應用廣泛。
二、分類
適用于不同介質、不同工況、不同溫度、不同壓力的換熱器，結構型式也不同，換熱器的具體分類如下：
1.按傳熱原理分類
間壁式換熱器：
間壁式換熱器是溫度不同的兩種流體在被壁面分開的空間里流動，通過壁面的導熱和流體在壁表面對流，兩種流體之間進行換熱。間壁式換熱器有管殼式、套管式和其他型式的換熱器。間壁式換熱器是目前應用最為廣泛的換熱器。
蓄熱式換熱器：
蓄熱式換熱器通過固體物質構成的蓄熱體，把熱量從高溫流體傳遞給低溫流體，熱介質先通過加熱固體物質達到一定溫度后，冷介質再通過固體物質被加熱，使之達到熱量傳遞的目的。蓄熱式換熱器有旋轉式、閥門切換式等。
流體連接間接式換熱器：
流體連接間接式換熱器，是把兩個表面式換熱器由在其中循環的熱載體連接起來的換熱器，熱載體在高溫流體換熱器和低溫流體之間循環，在高溫流體接受熱量，在低溫流體換熱器把熱量釋放給低溫流體。
直接接觸式換熱器：

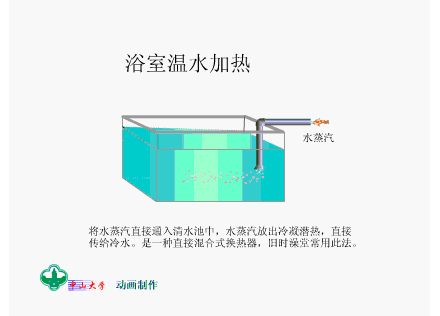

又被稱為混合式換熱器，這種換熱器是兩種流體直接接觸，彼此混合進行換熱的設備，例如，冷水塔、氣體冷凝器等。
復式換熱器：
兼有汽水面式間接換熱及水水直接混流換熱兩種換熱方式的設備。同汽水面式間接換熱相比，具有更高的換熱效率；同汽水直接混合換熱相比具有較高的穩定性及較低的機組噪音。
2.按用途分類
加熱器：
加熱器是把流體加熱到必要的溫度，但加熱流體沒有發生相的變化。
預熱器：
預熱器預先加熱流體，為工序操作提供標準的工藝參數。
過熱器：
過熱器用于把流體（工藝氣或蒸汽）加熱到過熱狀態。
蒸發器：
蒸發器用于加熱流體，達到沸點以上溫度，使其流體蒸發，一般有相的變化。
3.按結構分類
可分為：浮頭式換熱器、固定管板式換熱器、U形管板換熱器、板式換熱器等。
三、各式工作原理圖
套管式換熱器
焦化廠蓄熱室

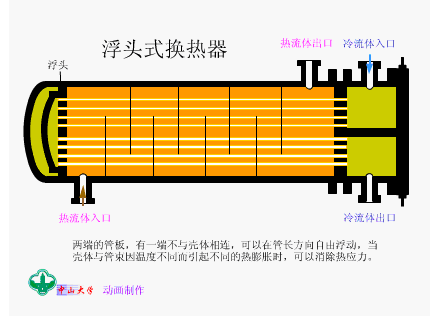

浮頭式換熱器

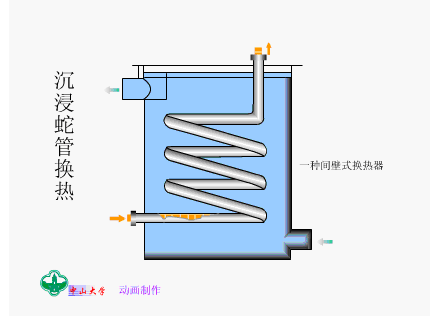

沉浸蛇管換熱

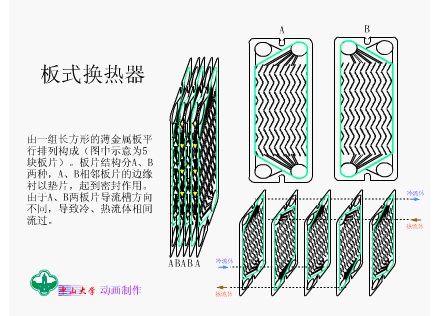

板式換熱器

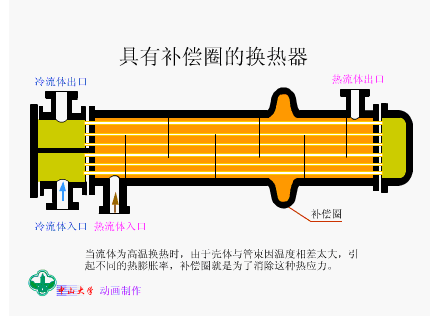

具有補償圈的換熱器

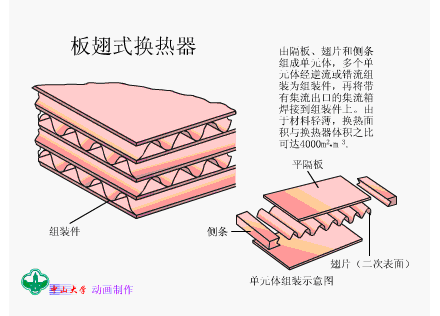

板翅式換熱器

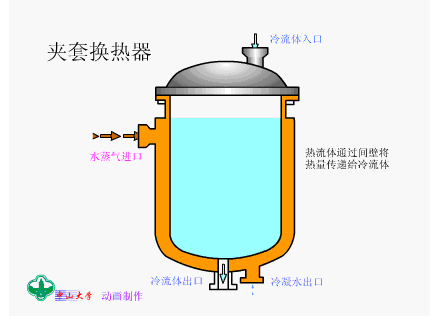

夾套換熱器

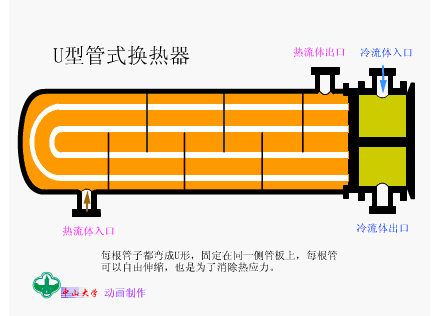

U型管式換熱器

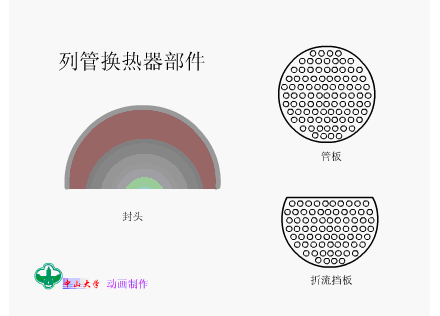

列管換熱器部件

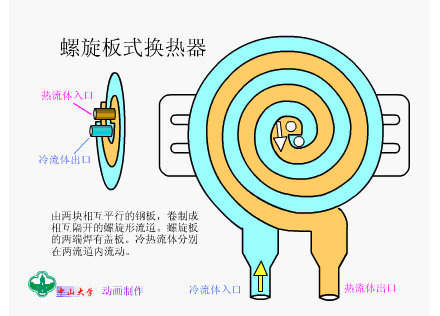

螺旋板式換熱器

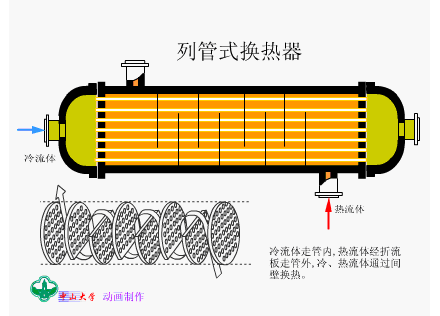

列管式換熱器

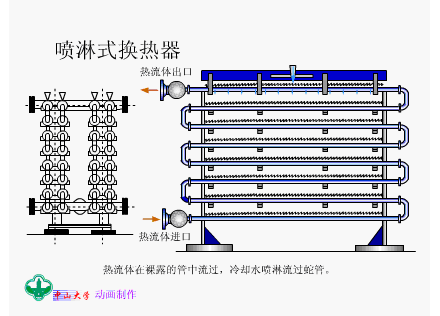

噴淋式換熱器

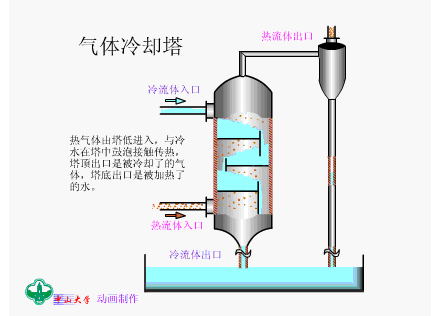

氣體冷卻塔

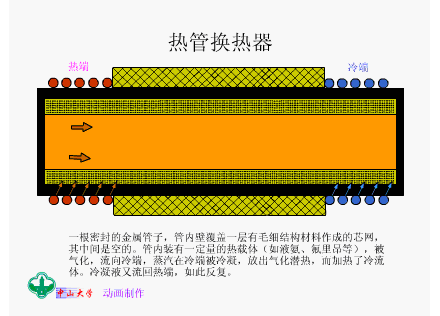

熱管換熱器
蓄熱室原理
四、行業狀況
1.概述
換熱器在石油、化工、輕工、制藥、能源等工業生產中，常常用作把低溫流體加熱或者把高溫流體冷卻，把液體汽化成蒸汽或者把蒸汽冷凝成液體。換熱器既可是一種單元設備，如加熱器、冷卻器和凝汽器等；也可是某一工藝設備的組成部分，如氨合成塔內的換熱器。換熱器是化工生產中重要的單元設備，根據統計，熱交換器的噸位約占整個工藝設備的20%有的甚至高達30%，其重要性可想而知。
2.管殼式
管殼式換熱器是一個量大而品種繁多的產品，迫切需要新的耐磨損、耐腐蝕、高強度材料。我國在發展不銹鋼銅合金復合材料、鋁鎂合金及碳化硅等非金屬材料等方面都有不同程度的進展，其中尤以鈦材發展較快。鈦對海水、氯堿、醋酸等有較好的抗腐蝕能力，如再強化傳熱，效果將更好，一些制造單位已較好的掌握了鈦材的加工制造技術。對材料的噴涂，我國已從國外引進生產線。鋁鎂合金具有較高的抗腐蝕性和導熱性，價格比鈦材便宜，應予注意。國內在節能增效等方面改進換熱器性能，提高傳熱效率，減少傳熱面積降低壓降，提高裝置熱強度等方面的研究取得了顯著成績。換熱器的大量使用有效的提高了能源的利用率，使企業成本降低，效益提高。
